產品概述：

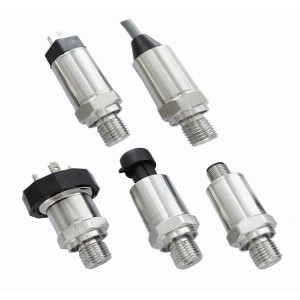

PCM390壓力變送器專為空調制冷和水處理等控制設備的應
用而設計，例如增壓泵、空氣壓縮機和空調系統，也適用于其
他各種工業應用，結構形式多樣，輸出形式多樣，提供多種壓
力連接，滿足絕大多數應用要求。結構緊湊，特別適用于狹小
空間的安裝。
性能參數：
性能參數：
量程范圍 -100kPa…0～35kPa…10MPa
壓力類型 表壓、絕壓、密封壓
供電輸出
4～20mA、0～5V、1～5V、1～6V(9～30VDC)
0.5～4.5V R/M(5VDC)
0～10V、1～10V(12～30VDC)
精度 0.5%FS(typ.)；1%FS(max.)
非線性 0.35%FS(BFSL)
遲滯和重復性 0.1%FS
溫漂 1.5%FS(@-20℃～85℃）
響應時間 ＜4ms
爆破壓力 600%FS(max.30MPa)
使用壽命 ≥10×10
6 壓力循環
環境溫度 -20℃～80℃
2 www.wtsensor.com
性能 參數（續）
介質溫度 -30℃～105℃
儲存溫度 -40℃～85℃
EMC-干擾 IEC 61000-6-3
EMC-抗擾 IEC 61000-6-2
絕緣電阻 ≥100MΩ/500VDC(200MΩ/250VDC)
抗振動性能
正弦曲線：20g, 25Hz～2kHz；IEC 60068-2-6
隨機：7.5grms, 5Hz～1kHz；IEC 60068-2-64
耐沖擊
沖擊：200g/1ms；IEC 60068-2-27
自由落體：1m；IEC 60068-2-32
防護等級 取決于電氣連接，見第 2 頁
材料
接觸液體部分：ASTM S31603 (AISI316L)
殼體：ASTM S30400 (AISI304)
電氣連接：PA66
凈重 50g～90g
六方大小 除 M20×1.5、G1/2 螺紋為 27mm 外，其余為 22mm
最大安裝扭矩 25Nm
特點：
■ 全焊接結構
■ 數字電路補償
■ 抗干擾強，長期穩定性好。
■ 直徑小，安裝使用方便。
■ 多種壓力方式：絕壓、表壓、密封壓。
■ 多種電氣連接
■ 接觸液體部件全 316L
■ 適合批量化生產
用途及行業：
制冷及壓縮機
液壓和氣動設備
伺服閥門和傳動
管道系統
用途及行業：
制冷及壓縮機
液壓和氣動設備
伺服閥門和傳動
管道系統
