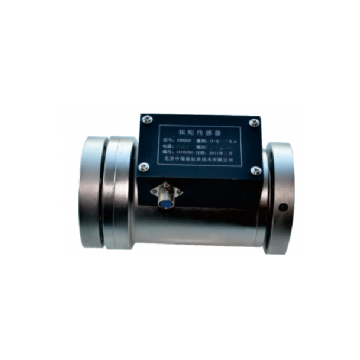

ZRN-LW-A系列液體渦輪流量計

　　產品名稱：ZRN-LW-A系列液體渦輪流量計

　　產品簡介：輸出方式:三線制電壓脈沖輸出(三芯屏蔽電纜);

　　供電電源:電壓12V±0.144V電流≦10mA;

　　傳輸距離:傳感器至顯示儀表的距離250米;

　　準 確 度:0.2級(特定)、0.5級、1級;

　　本體材質:304鋼、316鋼、316L鋼;

　　連接方式:螺紋、法蘭、法蘭夾裝、衛生卡箍接口; 　產品詳細介紹：



　　一、ZRN-LW-A系列液體渦輪流量計概述

　　ZRN-LW-A渦輪流量計是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體計量最理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用于石油、化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途。

　　ZRN-LW-B電池供電型渦輪流量計

　　二、ZRN-LW-A系列液體渦輪流量計產品特點：

　　1.傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。

　　2.結構簡單、牢固以及拆裝方便。

　　3.測量范圍寬，下限流速低。

　　4.壓力損失小，重復性好，精確度高。

　　5.具有較高的抗電磁干擾和抗振動能力。

　　ZRN-LW-C現場顯示帶輸出型渦輪流量計

　　三、ZRN-LW-A系列液體渦輪流量計工作原理：

　　ZRN-LW系列渦輪流量計

　　流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電

　　脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;

　　式中：

　　f——脈沖頻率[Hz];

　　k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

　　Q——流體的瞬時流量(工作狀態下)[m3/h];

　　3600——換算系數。

　　每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

　　四.渦輪流量計主要技術性能：

　　1.公稱通徑：(4～200)mm基本參數見表一;

　　2.介質溫度：(-20～80)℃、(-20～120)℃;

　　3.環境溫度：(-20～55)℃;

　　4.準 確 度：±0.2%、±0.5%、±1%;

　　5.檢出器信號傳輸線制：三線制電壓脈沖(三芯屏蔽電纜);

　　6.供電電源：電壓：12V±0.144V, 電流：≤10mA;

　　7.輸出電壓幅值：高電平≥8V，低電平≤0.8V;

　　8.傳輸距離：傳感器至顯示儀表的距離可達250米;

　　9.現場顯示型供電電源：3V(鋰電池供電，可連續使用3年);

　　10.顯示方式：現場液晶顯示瞬時流量和累計流量;

　　11.現場顯示帶信號輸出供電電源：24V;4～20mA兩線制電流輸出，遠傳距離500米。
