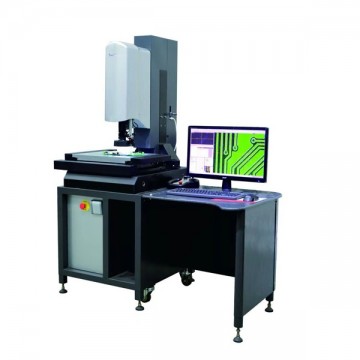

SPL-1080T 龍門式全自動影像測量儀器
一.產品設計和制造符合下列標準
1．國家計量技術影像測量儀校準JJF 1318-2011規范
2. 國家產品幾何技術規范（GPS）影像測量儀的驗收檢測和復檢檢測 GB/T 24762-2009
3. 測量精度依據ISO10360-7。
儀器型號 | SPL-1080T |
儀器參數 |
測量范圍 | X | 1000 mm |
Y | 800 mm |
Z | 300 mm |
玻璃臺面 | 1150mm*1050mm |
承重 | 50kg |
CCD | 130萬數字高清網絡相機 |
變焦物鏡 | 自動變倍鏡頭0.7－4.5X(選配同軸光) 無需校正 |
視頻放大分倍率 | 影像倍數30X－200X |
工作距離 | 85mm |
顯示分辨率 | 0.001mm |
運動控制系統：全閉環控制：三軸伺服馬達全閉環控制 |
光柵尺 | 高精密封閉光柵尺 分辨率： 0.1UM |
重復性 | 3um |
測量精度 | ≦(3+L/200)um，L表示測量的長度 |
外形尺寸 | 3500*2500*1580 |
儀器重量 | 3000 kg |
照明 | 可程控LED表面光及直軸輪廓冷光源（選配同軸冷光源）,亮度可調 |
電源 | 110V-220V±10% 50/60Hz 電流大于10A |
量測系統 | ZONSON2D-CNC |
保修期 | 1年 |
二、環境條件及要求
影像儀室溫度要求： |
房間溫度 (溫控間) | 18～22°C |
溫度梯度(時間) | 1°C /h |
溫度梯度(時間) | 2°C /24h |
溫度梯度(空間) | 1°C /m |
影像儀室濕度要求： |
空氣相對濕度 | 40-70％ |
電源要求： |
電壓 | 220V ± 10% |
頻率 | 50/60 Hz |
震動 | 15Hz以下＜0.001g |
耗電量 | 1000VA |
用電設備要求接地可靠：接地電阻小于4歐姆 |
三、配置：
| 序號 | 名稱 | 規格/品牌 | 單位 | 數量 |
1 | 機身、工作臺 | 00級天然大理石底座和立柱 | 套 | 1 |
2 | CCD | 130萬數字高清網絡相機 | 個 | 1 |
3 | 鏡頭 | 自動變倍鏡頭 | 個 | 1 |
4 | 光柵尺 | 1UM光柵尺光學尺分辨率： 0.001MM | 條 | 2 |
5 | 馬達 | 日本 松下400W.400W.200W | 個 | 3 |
6 | 傳動型 | X/Y/Z軸精密線性導軌和研磨級 | 個 | 3 |
7 | 軟件（加密鎖） | 怡信 | 套 | 1 |
8 | 運動控制 | UWC4000I | 塊 | 1 |
9 | 影像卡 | 怡信 | 塊 | 1 |
10 | 校正塊 | 怡信 | 塊 | 1 |
11 | 光學玻璃 | 怡信 | 塊 | 1 |
12 | 電源 | 怡信 | 套 | 1 |
13 | 板金機架 | 怡信 | 套 | 1 |
14 | 儀器桌 | 怡信 | 套 | 1 |
15 | 電腦 | 品牌 | 套 | 1 |
16 | 雷尼紹MCP測頭 | MCP測頭座壹個、Φ1、Φ2測針各壹根 | 套 | 1 |
三、探針測量：
1.測針工作原理：
測針是測量系統的組成部分，當測針的測針頭與被測工件接觸時，測針頭變化帶動測頭機構產生信號，在經過處理得出測量結果，達到檢測目的。
2.測針測量誤差來源
環境溫濕度，測針組成材料的剛度，測針頭的精度，測針頭與測針柄部螺紋同軸度，測針柄螺紋的精度，測針頭與被測工件接觸位置。
建議在精密測量時，應對測針進行標定，否則將降低測量精度。
3.測針選擇原則
3.1.測球直徑盡量大，已減少被測工件表面粗糙度對檢測結果的影響。
3.2.測針盡量短，測針超短其彎曲或變形量越少，精度越高。
3.3.接頭盡量減少，每增加一個連接點，便增加了一個潛在的彎曲和變形點。
3.4.測針連接形式：螺紋或直柄連接
3.5.球形螺紋連接直測針的基本機構：測針頭、測針桿、測針柄、加長桿、防撞保護等。
